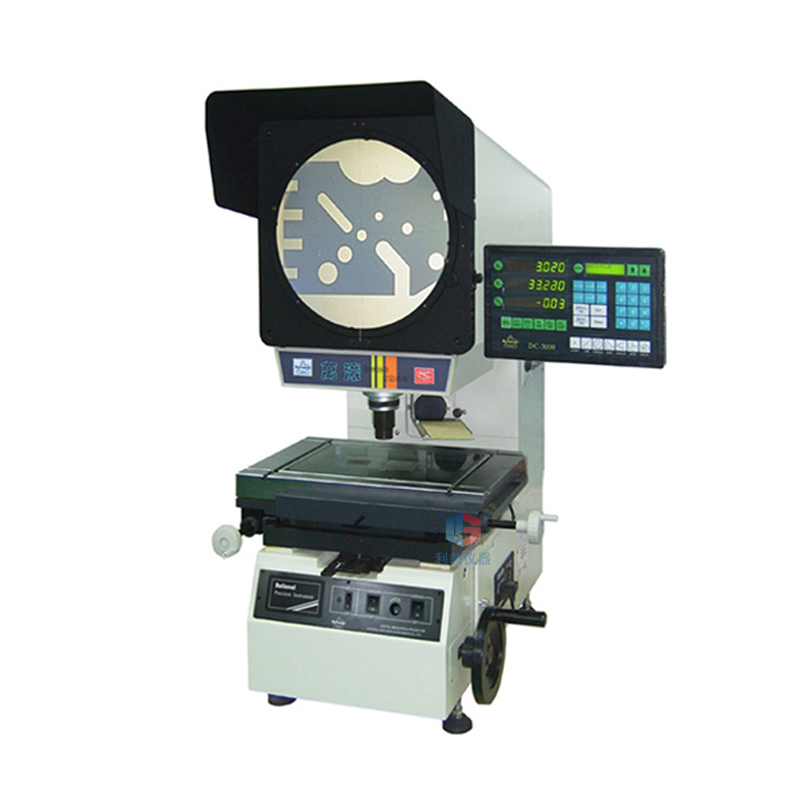

万濠高精度型投影仪 产品特点
CPJ-3000A/AZ 系列数字式测量投影仪整机 质量优良，性能稳定。仪器配有脚踏开关和 多功能数据处理表，数据输出和采样十分方 便，使测量更快捷，效率更高
技术规格参数
*任选其中一项作为标配
| 型 号 | 反像型 正 像型 | CPJ-3015A CPJ-3015AZ | CPJ-3020A CPJ-3020AZ | CPJ-3025A CPJ-3025AZ | CPJ-3030A CPJ-3030AZ | CPJ-3040A CPJ-3040AZ |
| 工 作 台 | 金属台面尺寸(mm) | 354*228 | 404*228 | 450*280 | 500*330 | 606*466 |
| 玻璃台面尺寸(mm) | 210*160 | 260*160 | 306*196 | 321*221 | 450*350 | |
| X坐标行程(mm) | 150 | 200 | 250 | 295 | 400 | |
| Y坐标行程(mm) | 100 | 100 | 150 | 195 | 300 | |
| Z坐标行程(mm) | 100(调焦) | 100(调焦) | 100(调焦) | 100(调焦) | 100(调焦) | |
| 示值误差(μ m) | E1xy=(2.5+L/100) | |||||
| X、Y分辨力 | 0.5μm | |||||
| 外形尺寸 | 长×宽×高(mm) | 780*780*1100 | 780*780*1100 | 810*780*1120 | 900*780*1020 | 1040*780*1120 |
| 仪器重量 | 单位：kg | 160 | 160 | 180 | 250 | 250 |
| 投影屏 | 投影屏尺寸(mm) | Ø312 使用范围 Ø300(刻有米字线) | ||||
| 投影屏旋转范围 | 0～360° | |||||
| 旋转分辨力 | 1'或0.01° | |||||
| 物镜 | 放大倍数 | 10×(选) | 20×(选) | 50×(选) | 100×(选) |
| 物方线视场(mm) | Ø30 | Ø15 | ø6 | Ø3 | |
| 物方工作距(mm) | 77.7 | 44.3 | 38.4 | 25.3 | |
| 测量最大高度(mm) | 90 | 90 | 90 | 90 | |
| 仪器电源：AC 110V/220V 50/60Hz 总功率：400W | |||||
建议放置台：载重≥250kg 尺寸(长×宽×高)800×550×650(mm)
