产品用途
该仪器适用于以二维坐标测量为目的的应用 领域，在机械、电子、仪表、塑料等行业被 广泛应用。
产品特点
自主开发QMS3D-F 软件，能兼容最新Windows 系统，操作简便功能强大
标配特制工业高清数字相机具备较高的色彩还原度.且可切换全屏图像画面 电子反馈镜头可使光学倍率更精准，同时具备程控调光和旋钮调光功能
软件可以实现辅助调光，让灯光明暗更精准，便于使用者知道光是否过度饱和
独有的双激光指示器寻找、定位零件，测量位置更精准，有效的提高了测量效率； 亦可应对高复杂难度测量
可实现高度辅助测量
预留治具孔位，方便各种夹治具的安装
光栅尺分辨力为0.5μm
软硬件同时具备一键清零功能
连接传统脚踏开关，辅助提高测量效率的同时，亦可(定制软件)实现
发送数据到ERP或MES提高数据转运效率
技术规格参数
注：物方视场为对角线的长度 注：当您选择不同的配置时，价位会有所不同
| 型 号 | VMS-2010FS | VMS-3020FS | VMS-4030FS | |
| 工作台 | 金属台尺寸(mm) | 404*228 | 500*330 | 606*466 |
| 玻璃台尺寸(mm) | 260*160 | 350*250 | 450*350 | |
| 运动行程(mm) | 200*100 | 300*200 | 400*300 | |
| X、Y、Z数显分辨力 | 0.5 μm | |||
| 示值误差 | Ex=(2.5+L/100)μm | |||
| 截面原点一致性误差(μm) | Eo≤10(Z轴升降行程每100mm) | |||
| 外形尺寸(长*宽*高)mm | 540*560*850 | 760*600*900 | 970*670*940 | |
| 仪器重量(kg) | 110 | 140 | 240 | |
| Z轴升降行程(mm) | 150(2010FS/3020FS可订购至300;3020FS/4030FS可订购至400) (配同轴光镜头，表面光到玻璃面距离为70mm) | |||
| 影像系统 | 摄像机：彩色千兆网络摄像机 | |||
| 变倍镜头倍率： 0.58X～7.5X 视频总倍率：27.4～351.3X(24”显示器) | ||||
| 物方视场(对角线):14mm～1.4mm | ||||
| 电源：AC 100V-240V 50/60Hz 功率：50W(不包含电脑) 品牌电脑(标配) | ||||

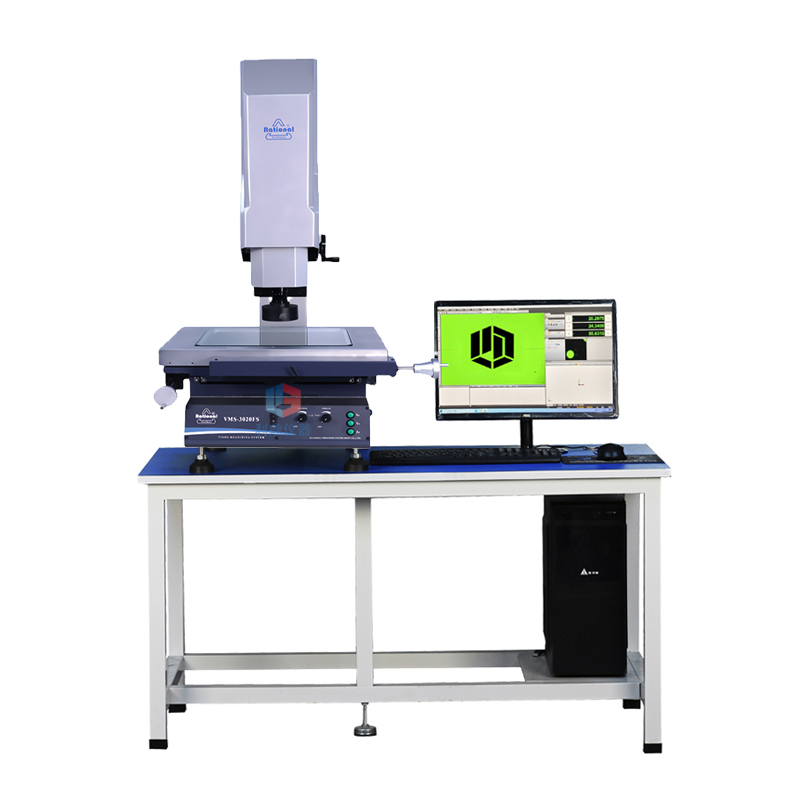

建议放置台：载重需≥350kg, 尺寸(长×宽×高)1000×600×500(mm)
可选配：十字线、DC3000数显表、简易测头、同轴光镜头
